schneider施耐德壓力傳感器004701090工作原理

施耐德電氣004701090壓力傳感器若屬于壓阻式類型，其工作原理基于壓阻效應，即通過半導體或金屬材料的電阻隨壓力變化的特性實現壓力測量。

核心原理：

當壓力作用于傳感器的敏感元件（如硅膜片）時，元件發生形變，導致內部壓敏電阻的阻值變化。這種變化通過惠斯通電橋電路轉換為與壓力成正比的微弱電壓信號?；菟雇姌蛴伤膫€壓敏電阻組成，壓力引起的電阻差動變化（兩個電阻增大、兩個電阻減?。┦闺姌蚴Ш猓瑥亩a(chǎn)生輸出電壓。

信號處理流程：

電阻變化：壓力導致硅膜片形變，壓敏電阻阻值隨之改變。

電橋失衡：惠斯通電橋因電阻變化產生差模電壓信號。

信號放大：內置儀表放大器將毫伏級信號放大至標準范圍（如0-5V或4-20mA）。

溫度補償：通過溫度傳感器和補償電路修正溫度漂移誤差，確保測量精度。

線性化處理：軟件算法優化輸出信號，使其在整個量程內保持線性。

技術特點：

高精度：采用半導體壓阻技術，精度可達±0.1%FS（滿量程）。

穩定性強：全焊接外殼設計，適用于潛在爆炸性區域（ATEX認證）。

環境適應性：工作溫度范圍通常為-20℃至+85℃，防護等級達IP65/IP67。

輸出靈活：支持模擬信號（4-20mA、0-10V）或數字信號（HART協議），便于集成到各類控制系統。

參數數據

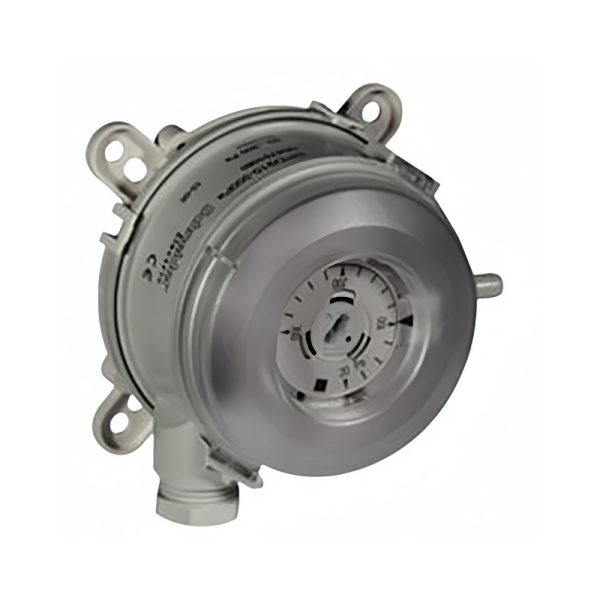

產品系列

SPD910

產品類型

壓力傳感器

可控流體

空氣

IP 等級

IP54

凈重

0.93 kg

Pressure measurement range

0.08...1.2" W.C. (20...300 Pa)

運行溫度

-30…85 °C

貯存環境溫度

-40…85 °C

應用場景：

工業自動化：監測管道壓力、液壓系統狀態，防止超壓或負壓。

樓宇自動化：優化空調系統送風/回風壓差，降低能耗。

能源管理：實時監控鍋爐、壓縮機等設備的壓力參數，提升能效。
